Pratique et utile pour avoir du 220v en site isolé, ce kit solaire pouvant fournir 540 watts à l'heure en plein ensoleillement :
En site isolé, ce kit solaire peut être utilisé pour :
- Mobil homme,
- Petit local isolé,
- Abris isolé,
- Cabanon, dépendance,
- Chalet,
- Dispositif électrique nécessitant d'une alimentation en 220v (réseau ordinaire),
- Caravane, camping-car, bateau,
ou,
- Tout autre endroit situé dans une zone ensoleillée (dépourvue d'électricité).

Le kit solaire 540Wp (KTS540C23) est composé de :
3 panneaux solaires photovoltaïques MONOCRISTALLIN de 180 Wp / 24V
   (avec système de fixation sur toit, AU CHOIX),
1 Studer C-2600-S-24 (régulateur de charge solaire / chargeur batterie / convertisseur),
2 batteries 12v 200Ah (C20hr) sans entretien.
   (les batteries sont à monter en série pour être en 24v de tension de charge/sortie),
1 ensemble de câblage nécessaire à l'installation de ce kit solaire.

Installation du kit solaire, simple, avec le principe "plug & play"
Ce kit solaire peut fournir jusqu'à 2300W en 220V CA (en utilisant la charge batterie)
Régulateur de charge solaire de 30A en 24V (intégré au Studer C2600S-24)

Possibilité d'extension (la tension de référence de ce kit est de 24v) :
   panneau solaire de 24v, (à monter en parallèle au générateur photovoltaïque)
   autres batteries (par paire de batterie 12v à monter en série), et en parallèle au circuit

1 Convertisseur 2300W Pur Sinus (régulateur/onduleur) Studer Compact C2600S-24 :
C'est le système de production qui récupère directement l'énergie produite par les panneaux solaires, en la convertissant en 220V 50hz (pur sinus)
Puissance CA nominale: 2300W, 220V / 50 Hz (sinus réel)
Puissance CA maximale: 2600W en pointe
Courant de charge solaire maximum: 30A / 24V

Le Studer procède à la fois, à la régulation de la charge solaire (30A /24V), à la gestion de charge des batteries (24V), et à la conversion de la tension en Pur Sinus 220V 50Hz d'une puissance maximale en direct de 2300W.

Caractéristiques technique et mode d'emploi et figure de câblage du kit solaire :
- Voir la Documentation technique du Studer Compact C2600S-24 (format PDF)
- Voir le manuel d'utilisation du Studer Compact C2600S-24 (format PDF)

3 Panneaux solaires Monocristallin totalisant 540 watts de puissance :
3 Panneaux solaires : Suntech STP180S-24/Ad 180 Wc / 24 V (Document technique)

2 Batteries 12V 200Ah à décharge lente (C20hr) :
2 Batterie de 200Ah en 12V (à monter en série)
Sans entretien.
Capacité totale de 200Ah (en décharge sur 20 heures = C20HR) en 24v de tension.

Puissance stockable d'énergie solaire : ( 12 x 200 x 2 ) - ( 25 % de réserve ) = 3600 watts
(capacité de 3600W pleinement utilisable)

Câbles et accessoires :
Ensemble de câblage complet, pour le montage du kit solaire,
Avec support de toit pour le panneau solaire.

Utilisation du kit solaire KTS540C23 :
Ce kit solaire permet d'alimenter les appareils électrique (de 2300 watts max.) fonctionnant ordinairement sur le réseau électrique domestique (courant alternatif en 220v 50Hz).

Montage du kit solaire KTS540C23 :
Placer les panneaux solaires : direction PLEIN SUD (ou le mieux ensoleillé possible)
Fixer les panneaux solaires sur le toit ou en façade en les orientant d'un degré d'angle le plus optimal possible.

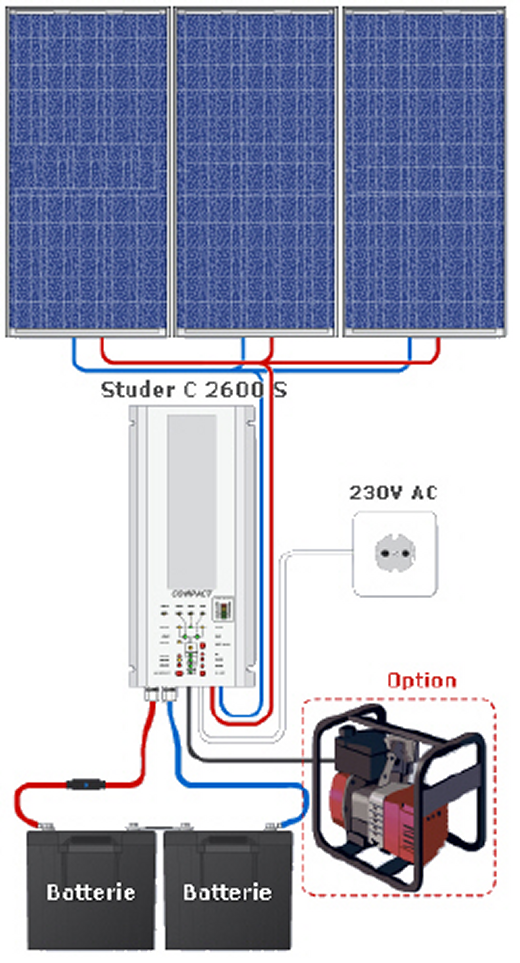

plan de montage du kit solaire 540w avec stockage d'energie solaire de 400ah

Fixation d'un panneau solaire sur un toit : 2 options de fixation sur toit.

Merci de préciser à la commande, le support de toit choisi

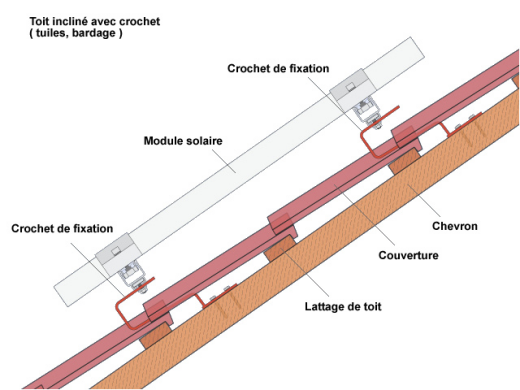

1) OPTION CROCHET (tuile, bardage) :
Pour fixer un panneau solaire au dessus des tuiles, ou sur un support ondulé, etc.
solution crochet de fixation du panneau du kit solaire sur toit en tuile

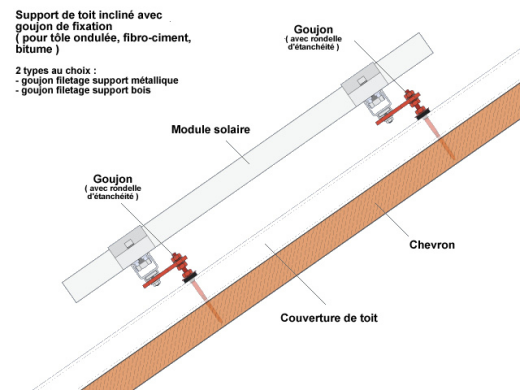

2) OPTION GOUJON (tôle ondulée, fibro-ciment, bitume) :
Pour installer un panneau solaire sur un support plat.
solution goujon de fixation du panneau du kit solaire sur toit bitume
