kit solaire 220v 12v v 400v avec panneau solaire 135w avec batterie et regulateur chargeur onduleur convertisseur 400w

Pratique et utile pour avoir du 220v en site isolé, ce kit solaire pouvant fournir 135 watts à l'heure en plein ensoleillement, peut être utilisé :
En site isolé, tel que :
- Mobil homme,
- Petit local isolé,
- Abris isolé,
- Cabanon, dépendance,
- Chalet,
- Dispositif électrique nécessitant d'une alimentation en 220v (réseau ordinaire),
- Caravane, camping-car, bateau,
ou,
- Tout autre endroit situé dans une zone ensoleillée (dépourvue d'électricité).

Le kit solaire 135Wp (KTS135C4) est composé de :
1 panneau solaire photovoltaïque POLYCRISTALLIN de 135 Wp,
(avec système de fixation sur toit, AU CHOIX),
1 Studer AJ500S (régulateur de charge solaire / chargeur batterie / convertisseur),
1 batterie 12v 120Ah (C20hr) sans entretien,
1 ensemble de câblage nécessaire à l'installation de ce kit solaire.

Installation du kit solaire, simple, avec le principe "plug & play"
Ce kit peut fournir jusqu'à 400 W en 220 V CA (en utilisant la charge batterie)
Régulateur de charge 15 A / 12V

Possibilité d'extension (la tension de référence de ce kit est de 12v) :
- panneau solaire en 12v (à connecter en parallèle),
- autre batterie 12v (à connecter en parallèle)

Poids de l'ensemble du kit solaire : env. 40 kg

1 Convertisseur 400W Pur Sinus (régulateur/onduleur) Studer AJ500S :
C'est le système de production qui récupère directement l'énergie produite par le panneau solaire, en la convertissant en 220V 50hz (pur sinus)
Puissance CA nominale: 400 W, 220V / 50 Hz (sinus réel)
Puissance CA maximale: 1000W en pointe
Courant de charge solaire maximum: 15A / 12V

Le Studer procède à la fois, au régulateur de charge solaire, au chargeur de batterie, et au convertisseur Pur Sinus 220V 50Hz.

Caractéristiques technique et mode d'emploi et figure de câblage :
- Voir la Documentation technique du Studer (format PDF)
- Voir le manuel d'utilisation du Studer (format PDF)

1 Panneau solaire photovoltaïque de 135 watts en silicium Polycristallin :
Panneau solaire Kyocera KD135GH 135 Wp / 12V
Tension : 17,7 V
Courant : 7,63A
Dimensions : 1500 x 668 x 46 mm

1 Batterie 12V 120Ah à décharge lente (C20hr) :
Batterie de 120 Ah en 12V.
Sans entretien.
Capacité de 120 Ah à décharger sur 20 heures (C20hr).
Poids : 35 kg
Dimensions : 408 mm x 176 mm x 227 mm

Puissance stockable : ( 12 x 120 ) - ( 25 % de réserve ) = 1080 watts
(capacité de 1000W pleinement utilisable)

Câbles et accessoires :
Ensemble de câblage complet, pour le montage du kit solaire,
Avec support de toit pour le panneau solaire.

Utilisation du kit solaire KTS135C4 :
Ce kit solaire permet d'alimenter les appareils électriques (de 400 watts max.) fonctionnant sur le réseau électrique domestique (courant alternatif en 220v 50Hz).

Montage du kit solaire KTS135C4 :
Placer le panneau solaire : direction PLEIN SUD (ou le mieux ensoleillé possible)
Fixer le panneau solaire sur le toit ou en façade en l'orientant d'un degré d'angle le plus optimal possible.

plan de montage du kit solaire 135 watts avec son convertisseur studer 12-220 de 400w

Fixation du panneau solaire sur un toit : 2 options de fixation sur toit.

Merci de préciser à la commande, le support de toit choisi

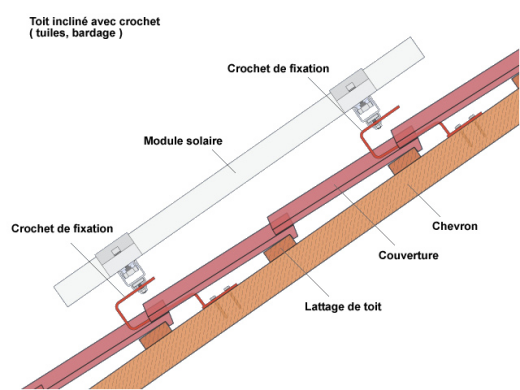

1) OPTION CROCHET (tuile, bardage) :
Pour fixer le panneau solaire au dessus des tuiles, ou sur un support ondulé, etc.

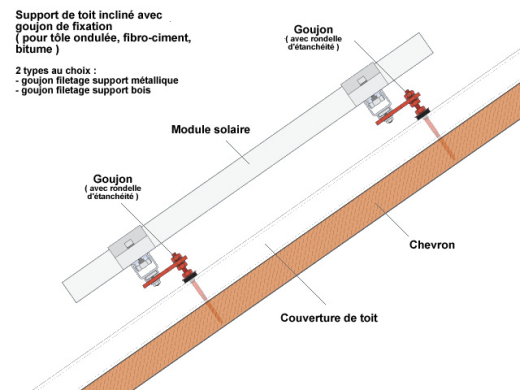

2) OPTION GOUJON (tôle ondulée, fibro-ciment, bitume) :
Pour installer le panneau solaire sur un support plat.
