Pratique et utile pour avoir du 220v en site isolé, ce kit solaire pouvant fournir 360 watts à l'heure en plein ensoleillement, peut être utilisé :
En site isolé, tel que :
- Mobil homme,
- Petit local isolé,
- Abris isolé,
- Cabanon, dépendance,
- Chalet,
- Dispositif électrique nécessitant d'une alimentation en 220v (réseau ordinaire),
- Caravane, camping-car, bateau,
ou,
- Tout autre endroit situé dans une zone ensoleillée (dépourvue d'électricité).

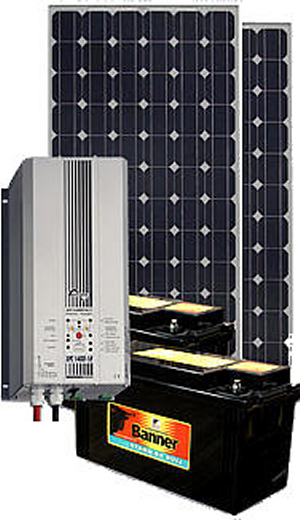

Le kit solaire 360Wp (KTS360C16) est composé de :
2 panneaux solaires photovoltaïques MONOCRISTALLIN de 180 Wp / 24V
   (avec système de fixation sur toit, AU CHOIX),
1 Studer XPC-2200-S-24 (régulateur de charge solaire / chargeur batterie / convertisseur),
2 batteries 12v 150Ah (C20hr) sans entretien.
   (les batteries sont à monter en série pour être en 24v de tension de charge/sortie),
1 ensemble de câblage nécessaire à l'installation de ce kit solaire.

Installation du kit solaire, simple, avec le principe "plug & play"
Ce kit peut fournir jusqu'à 1600W en 220V CA (en utilisant la charge batterie)
Régulateur de charge solaire de 30A en 24V (intégré au Studer XPC-2200-S-24)

Possibilité d'extension (la tension de référence de ce kit est de 24v) :
   panneau solaire de 24v, (à monter en parallèle au générateur photovoltaïque)
   autres batteries (par paire de batterie 12v à monter en série), et en parallèle au circuit

1 Convertisseur 1600W Pur Sinus (régulateur/onduleur) Studer XPC-2200-S-24 :
C'est le système de production qui récupère directement l'énergie produite par les panneaux solaires, en la convertissant en 220V 50hz (pur sinus)
Puissance CA nominale: 1600W, 220V / 50 Hz (sinus réel)
Puissance CA maximale: 3000W en pointe
Courant de charge solaire maximum: 30A / 24V

Le Studer procède à la fois, au régulateur de charge solaire, au chargeur de batterie, et au convertisseur Pur Sinus 220V 50Hz.

Caractéristiques technique et mode d'emploi et figure de câblage :
- Voir la Documentation technique du Studer (format PDF)
- Voir le manuel d'utilisation du Studer (format PDF)

2 Panneaux solaires Monocristallin totalisant 360 watts de puissance :
2 Panneaux solaires : Suntech STP180S-24/Ad 180 Wc / 24 V (Document technique)

2 Batteries 12V 150Ah à décharge lente (C20hr) :
2 Batterie de 150Ah en 12V (à monter en série)
Sans entretien.
Capacité totale de 300Ah (en décharge sur 20 heures = C20HR).

Puissance stockable d'énergie solaire : ( 12 x 150 x 2 ) - ( 25 % de réserve ) = 2700 watts
(capacité de 2700W pleinement utilisable)

Câbles et accessoires :
Ensemble de câblage complet, pour le montage du kit solaire,
Avec support de toit pour le panneau solaire.

Utilisation du kit solaire KTS360C16 :
Ce kit solaire permet d'alimenter les appareils électrique (de 1600 watts max.) fonctionnant sur le réseau électrique domestique (courant alternatif en 220v 50Hz).

Montage du kit solaire KTS360C16 :
Placer les panneaux solaires : direction PLEIN SUD (ou le mieux ensoleillé possible)
Fixer les panneaux solaires sur le toit ou en façade en les orientant d'un degré d'angle le plus optimal possible.

kit solaire 24v 220v converti jusqu'a 1600w

Fixation d'un panneau solaire sur un toit : 2 options de fixation sur toit.

Merci de préciser à la commande, le support de toit choisi

1) OPTION CROCHET (tuile, bardage) :
Pour fixer un panneau solaire au dessus des tuiles, ou sur un support ondulé, etc.
fixation du panneau du kit solaire sur toit en tuile

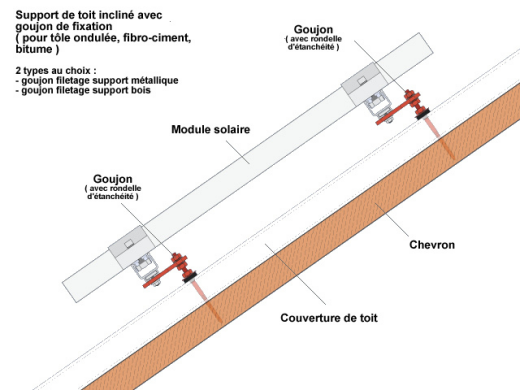

2) OPTION GOUJON (tôle ondulée, fibro-ciment, bitume) :
Pour installer un panneau solaire sur un support plat.
