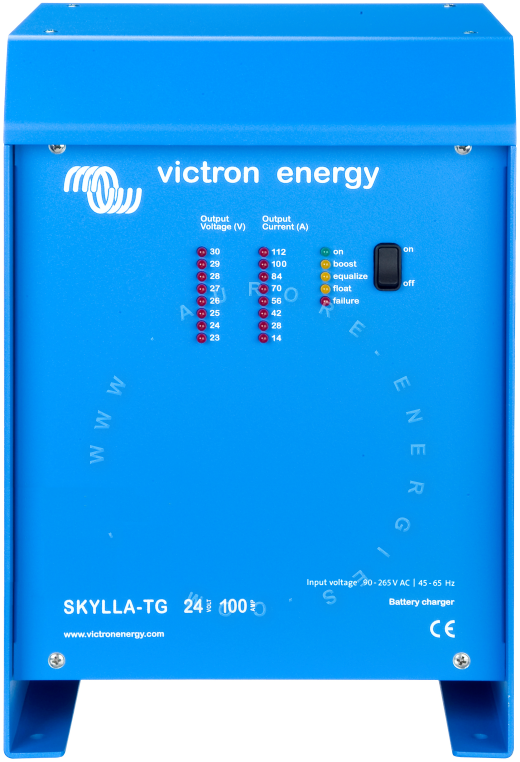

CHARGEUR 24V 100A GL

SKYLLA-TG GL 24V 100Ah CHARGEUR ENTRÉE AC
90V-265V HOMOLOGUÉ GL (GERMANISCHER LOYD)

CHARGEUR SKYLLA-TG GL 24V 100A - ENTRÉE AC 90V À 265V
Capacité batterie minimum recommandée : 500Ah à 1000Ah

chargeur skylla-tg gl 24v 100a ou alimentation dc 24v 100 amperes

( Suggestion de présentation )

Skylla-TG 24/100 GL 90-265 VAC

Chargeur Skylla-TG 24/100 TG GL 90-265 VAC
Tension d'entrée VAC 230Vac
Plage de tension d'alimentation VAC 90Vac à 265Vac
Plage de tension d'alimentation VCC 90Vcc à 400Vcc
Plage de fréquence (Hz) 45Hz à 65Hz
Facteur de puissance 1
Tension ABSORPTION (VDC) 28,5 (Réglages usine)
Tension FLOAT (VDC) 26,5 (Réglages usine)
Courant de charge principal à 40°C 100 Ampères
Courant de charge auxiliaire à 40°C 4 Ampères maximum
Caractéristique de charge IUoUo (3 étapes de charge)
Capacité minimum batterie (Ah) 500 Ah à 1000 Ah (Recommandé)
Sonde de température Oui
Utilisable comme alimentation Oui
Alarme à distance Contacts secs 60 V / 1A (1x NO et 1x NC)
Refroidissement forcé Oui
Protections Court-circuit en sortie
Détection de polarité inversée de batterie
Tension de batterie trop élevée
Température trop élevée
Température de fonctionnement - 20 to 60°C (0 - 140°F)
Humidité (sans ruissellement) maxi 95%

BOITIER
Matériau & Couleur Aluminium (bleu RAL 5012)
Raccordement batteries Goujons M8
Raccordement entrée 230Vac Vis de blocage 2,5 mm² (AWG 6)
Degré de protection IP 21
Poids (kg) 10,0
Dimensions (h x l x p) 365 x 250 x 257 mm

CONFORMITÉ AUX NORMES
Vibration 0,7 g (IEC 60945)
Sécurité EN 60335-1, EN 60335-2-29, IEC 60945
Émission EN 55014-1, EN 61000-3-2, IEC 60945
Immunité EN 55014-2, EN 61000-3-3, IEC 60945
Germanischer Lloyd Certificat 54 758 – 08HH


CHARGEUR 24V 100A SKYLLA-TG GL 24/100
POUR TOUS TYPES DE BATTERIES

Chargeur SKYLLA-TG GL : Homologation Germanischer Lloyd
Les chargeurs ont été homologués par Germanischer Loyd (GL) sur la base de la catégorie environnementale C, EMC1. La catégorie C s'applique aux équipements protégés contre les intempéries.
EMC1 s'applique aux limites d'émissions radiées et conduites pour les équipements installés sur le pont d'un bateau.
L'homologation GL C, EMC1 implique que les chargeurs respectent aussi la norme IEC 60945-2002, catégorie « protégé » et « équipement installé sur le pont d'un bateau ».

Chargeur SKYLLA-TG GL 24/100 : 1 sortie principale et 1 auxiliaire !

Le SKYLLA-TG GL 24/100 dispose d'une sortie chargeur principale en 24Vdc délivrant sa puissance maximale.
Ce chargeur SKYLLA-TG GL 24V peut servir aussi à charger correctement tous types de batteries, AGM, GEL, PLOMB-ACIDE, OPZV, OPZS, etc.
Le chargeur SKYLLA-TG GL 24V dispose d'une sortie chargeur auxiliaire pouvant fournir un courant maximum de 4 A à une tension légèrement plus faible que celle de sa sortie principale.
Raccordement batterie : Boulons M8

Voir les caractéristiques techniques des chargeurs SKYLLA-TG GL

Manuel Anglais d'utilisation des SKYLLA-TG GL 24V 30A 50A 100A

Robuste et puissant, d'une technologie haute fréquence (HF), un matériel éprouvé, le chargeur SKYLLA-TG GL (homologué GL) est un matériel d'une très haute qualité. Equipé d'un système de charge auto-adaptive ainsi que de sonde de température et de sonde de tension, ce chargeur fourni une charge optimisée à vos batteries afin de les maintenir en vie le plus longtemps possible.

Chargeur 24V 100A à entrée universelle de 90 à 265 Volts !

Les chargeurs SKYLLA TG GL 24V acceptent une très large plage de tension d'alimentation de 90 à 265 Volts et de 45 à 65 Hertz, sans qu'aucun réglage ne soit nécessaire.
Ils sont ainsi compatibles avec toutes les tensions et fréquences courantes, et peuvent fonctionner sur des réseaux ou sources d'alimentation aussi bien stables qu'instables, en :
230Vac, 220Vac, 120Vac, 110Vac
50 Hz, 60 Hz !
!

Alimenté en alternatif (VAC) :
Plage d’entrée alimentation AC : 90Vac et 265Vac
Plage fréquence d'entrée alimentation AC : 45Hz à 65Hz
Alimenté en continu (VDC) :
Plage d’entrée alimentation DC : 90Vdc et 400Vdc

Peut s'utiliser comme une alimentation DC

Des chargeurs parfaits pour toutes les batteries :
Les chargeurs Skylla TG GL sont compacts et légers grâce à la technologie HF. La tension de charge est ajustable avec précision pour correspondre à tous les types de batteries, ouvertes ou étanches.
Les batteries étanches sans entretien nécessitent une charge particulièrement précise pour une bonne durée de vie. Toute surtension provoquerait un gazage excessif suivi d'un dessèchement puis d'une défaillance prématurée.

Charge régulée en 3 étapes : Bulk - Absorption - Float
Les trois étapes de charge des chargeurs Skylla TG GL sont contrôlées avec précision par microprocesseur.
La courbe de charge IUoUo assure la charge la plus rapide et la plus sûre pour tous les types de batterie.
La durée d'absorption est réglable par switch.
La fonction "Intelligent Startup" évite d'engager un cycle de charge complet sur une batterie déjà chargée.

Utilisables comme alimentation : Alimentation stabilisée !
Leur tension de sortie parfaitement stabilisée permet d'utiliser les chargeurs Skylla TG GL comme alimentation, sans nécessiter l'utilisation de batteries ou de bancs de condensateurs.
Le chargeur peut s'utiliser comme alimentation sans qu'il soit indispensable de raccorder des batteries sur sa sortie.
Pour utiliser le chargeur SKYLLA-TG GL comme une alimentation, il suffit de configurer le chargeur en mode boost permanent, et ajuster la tension en tournant le potentiomètre "V boost" jusqu'à obtention de la valeur voulue.

Deux sorties pour charger 2 bancs de batteries (24V uniquement) :
Les chargeurs TG GL 24v ont tous 2 sorties isolées. La deuxième sortie destinée à la charge d'entretien d'une batterie de démarrage ou auxiliaire est limitée à environ 4 ampères sous une tension légèrement plus basse.

Améliore la longévité de la batterie : Compensation en température
Chaque chargeur Skylla TG GL est livré avec une sonde de température de batterie qui réduira automatiquement la tension de charge lorsque la température de la batterie augmente. Cette fonction est essentielle notamment pour éviter de surcharger des batteries sans entretien.

Sonde de tension batterie :
Pour améliorer encore la qualité de la charge, un dispositif de mesure directe de la tension aux bornes de la batterie permet de compenser les pertes de tension dans le câblage principal.

Principales caractéristiques techniques du SKYLLA-TG GL 24/100 :
Tension de sortie DC pour batteries : 24Vdc
Tension de charge "Absorption" : 28,5 Vdc
Tension de charge "Float" : 26,5 Vdc
Courant d'ampérage du chargeur : 100A max.
Taille minimum de la capacité de batterie : 500Ah à 1000Ah
Sortie auxiliaire : 4A max.
Equipé d’une sonde de température batterie permettant de charger avec le mode "Compensation de température" (permettant d'améliorer la durée de vie des batteries)
Poids : 9,8 kg.
Dimensions : 368 x 250 x 257 mm.
Degré de protection : IP21
Plage de température de fonctionnement : -20°C à 60°C
Ventilation : forcée et régulée.
Protections : Courts-circuits en sorti / Détection d'inversion de polarité / Tension batterie trop élevée / Température batterie trop élevée.
Le Skylla n'est pas protégé contre l'inversion de polarité de la batterie.

Connexion :
Sortie chargeur (VDC pour batterie) ou alimentation DC : 2 écrous M8
Raccordement de l'entrée d'alimentation : Bornes à vis en 4 mm²
Dispose d'une borne de mise à la terre.

Courbe de charge du chargeur SKYLLA-TG GL :
Le SKYLLA-TG charge en mode adaptif en 3 étapes
BULK - ABSORPTION - FLOAT
courbe de charge d'un chargeur SKYLLA-TG GL

Autres modèles de chargeur SKYLLA-TG GL proposés :
( Tension-Courant ; Minimum de capacité batterie recommandée )
SKYLLA-TG GL 24/30 - ( 24V-30A Batterie 100Ah à 200Ah )
SKYLLA-TG GL 24/50 - ( 24V-50A Batterie 200Ah à 400Ah )
SKYLLA-TG GL 24/100 - ( 24V-100A Batterie 500Ah à 1000Ah )

Notice du chargeur SKYLLA-TG GL VICTRON



Chargeur 24V SKYLLA-TG GL

CHARGEUR SKYLLA-TG GL DE VICTRON ENERGY

Chargeur de batterie AGM GEL PLOMB-ACIDE OPZS OPZV
