CHARGEUR 48V 50A

SKYLLA-TG 48V 50Ah CHARGEUR À TENSION AJUSTABLE POUR TOUTES LES BATTERIES

CHARGEUR SKYLLA-TG 48V 50A - ENTRÉE AC 185V À 260V
Capacité batterie minimum recommandée : 200Ah à 400Ah

chargeur skylla-tg 48v 50a ou alimentation dc 48v 50 amperes

( Suggestion de présentation )

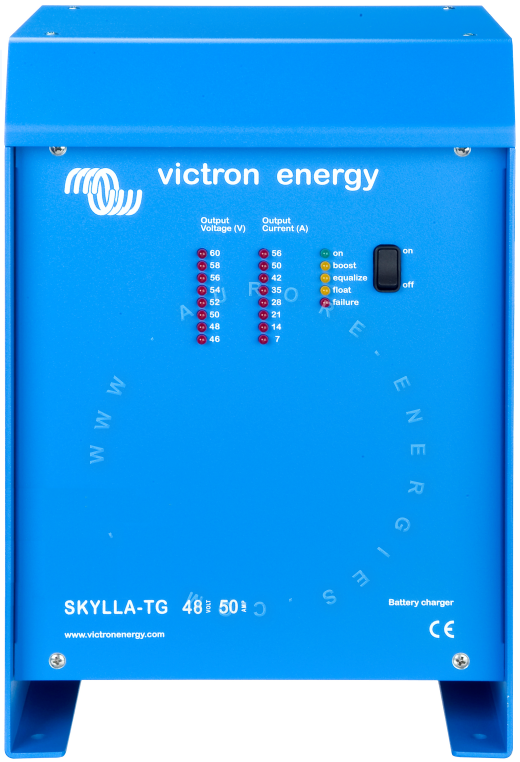

Skylla-TG 48/50

Chargeur Skylla-TG 48/50 TG
Tension d'entrée VAC 230Vac
Plage de tension d'alimentation VAC 185Vac à 264Vac
Plage de tension d'alimentation VCC 180Vcc à 400Vcc
Plage de fréquence (Hz) 45Hz à 65Hz
Facteur de puissance 1
Tension ABSORPTION (VDC) 57,0 (Réglages usine)
Tension FLOAT (VDC) 53,0 (Réglages usine)
Courant de charge principal à 40°C 50 Ampères
Caractéristique de charge IUoUo (3 étapes de charge)
Capacité minimum batterie (Ah) 200 Ah à 400 Ah (Recommandé)
Sonde de température Oui
Utilisable comme alimentation Oui
Remote alarm Contacts secs de report de défaut 60V / 1A
(1x NO and 1x NC)
Ventilation forcée régulée Oui
Protections Courts-circuits en sortie
Surchauffe
Température de fonctionnement - 20 to 60°C (0 - 140°F)
Humidité (sans ruissellement) maxi 95%

BOITIER
Matériau & Couleur Aluminium (bleu RAL 5012)
Raccordement batteries M8 boulons
Raccordement entrée Borne à vis 2,5 mm² (AWG 6)
Degré de protection IP 21
Poids (kg) 10,0
Dimensions (h x l x p) 365 x 250 x 257 mm

CONFORMITÉ AUX NORMES
Sécurité EN 60335-1, EN 60335-2-29
Émission EN 55014-1, EN 61000-3-2
Immunité EN 55014-2, EN 61000-3-3


CHARGEUR 48V 50A SKYLLA-TG 48/50
POUR TOUS TYPES DE BATTERIES

Chargeur SKYLLA-TG 48V 50A : 1 sortie principale

Le SKYLLA-TG 48/50 dispose d'une sortie chargeur principale en 48Vdc délivrant sa puissance maximale.
Ce chargeur SKYLLA-TG peut servir aussi à charger correctement tous types de batteries, AGM, GEL, PLOMB-ACIDE, OPZV, OPZS, etc.
Raccordement batterie : Boulons M8

Voir les caractéristiques techniques des chargeurs SKYLLA-TG

Voir le manuel 1 d'utilisation des chargeurs SKYLLA-TG (mono)

Voir le manuel 2 d'utilisation des chargeurs SKYLLA-TG (mono & tri)

MANUEL ANGLAIS TI01170 DES CHARGEURS SKYLLA-TG
230V 24V 30A
230V 24V 50A
230V 48V 25A
400V 24V 50A


MANUEL ANGLAIS TI02170 DES CHARGEURS SKYLLA-TG
230V 24V 80A
230V 24V 100A
230V 48V 50A
400V 24V 100A

Robuste et puissant, d'une technologie haute fréquence (HF), un matériel éprouvé, le chargeur SKYLLA-TG est un matériel d'une très haute qualité. Equipé d'un système de charge auto-adaptive ainsi que de sonde de température et de sonde de tension, ce chargeur fourni une charge optimisée à vos batteries afin de les maintenir en vie le plus longtemps possible.

Chargeur 48V 50A à entrée AC 230V (de 185 à 260 Volts) !

Les chargeurs SKYLLA-TG acceptent une large plage de tension d'alimentation de 185 à 260 Volts et de 45 à 65 Hertz, et fonctionnent principalement sur des réseaux en :
230Vac, 220Vac.

Alimenté en alternatif (VAC) :
Plage d’entrée alimentation AC : 185Vac et 260Vac
Plage fréquence d'entrée alimentation AC : 45Hz à 65Hz
Alimenté en continu (VDC) :
Plage d’entrée alimentation DC : 180Vdc et 400Vdc

Peut s'utiliser comme une alimentation DC

Des chargeurs parfaits pour toutes les batteries :
Les chargeurs Skylla TG sont compacts et légers grâce à la technologie HF. La tension de charge est ajustable avec précision pour correspondre à tous les types de batteries, ouvertes ou étanches.
Les batteries étanches sans entretien nécessitent une charge particulièrement précise pour une bonne durée de vie.
Toute surtension provoquerait un gazage excessif suivi d'un dessèchement puis d'une défaillance prématurée.
Le chargeur SKYLLA TG est fiable à utiliser grâce à sa conception robuste et à ses protections électroniques internes.

Charge régulée en 3 étapes : Bulk - Absorption - Float
Les trois étapes de charge des chargeurs Skylla TG sont contrôlées avec précision par microprocesseur.
La courbe de charge IUoUo assure la charge la plus rapide et la plus sûre pour tous les types de batterie.
La durée d'absorption est réglable par switch.
La fonction "Intelligent Startup" évite d'engager un cycle de charge complet sur une batterie déjà chargée.

Démarrage intelligent : Intelligent Startup
Le chargeur SKYLLA-TG est réglé pour vérifier la tension de la batterie lors de sa mise en marche. Si la batterie est déchargée (tension basse) le chargeur démarre en boost. Si la tension est suffisamment élevée, le chargeur passe directement en float.
Si cette fonction n'est pas souhaitée par l'utilisateur, elle peut être désactivée.

Utilisables comme alimentation : Alimentation stabilisée !
Leur tension de sortie parfaitement stabilisée permet d'utiliser les chargeurs Skylla TG comme alimentation, sans nécessiter l'utilisation de batteries ou de bancs de condensateurs.
Le chargeur peut s'utiliser comme alimentation sans qu'il soit indispensable de raccorder des batteries sur sa sortie.
Pour utiliser le chargeur SKYLLA-TG comme une alimentation, il suffit de configurer le chargeur en mode boost permanent, et ajuster la tension en tournant le potentiomètre "V boost" jusqu'à obtention de la valeur voulue.

Améliore la longévité de la batterie : Compensation en température
Chaque chargeur Skylla TG est livré avec une sonde de température de batterie qui réduira automatiquement la tension de charge lorsque la température de la batterie augmente. Cette fonction est essentielle notamment pour éviter de surcharger des batteries sans entretien.

Sonde de tension batterie :
Pour améliorer encore la qualité de la charge, un dispositif de mesure directe de la tension aux bornes de la batterie permet de compenser les pertes de tension dans le câblage principal.

Principales caractéristiques techniques du SKYLLA-TG 48/50 :
Tension de sortie DC pour batteries : 48Vdc
Tension de charge "Absorption" : 57,0 Vdc
Tension de charge "Float" : 53,0 Vdc
Courant d'ampérage du chargeur : 50A max.
Taille minimum de la capacité de batterie : 200Ah à 400Ah
Equipé d’une sonde de température batterie permettant de charger avec le mode "Compensation de température" (permettant d'améliorer la durée de vie des batteries)
Poids : 10,0 kg.
Dimensions : 365 x 250 x 257 mm.
Degré de protection : IP21
Plage de température de fonctionnement : -20°C à 60°C
Ventilation : forcée et régulée.
Protections : Courts-circuits en sorti / Détection d'inversion de polarité / Tension batterie trop élevée / Température batterie trop élevée

Connexion :
Sortie chargeur (VDC pour batterie) ou alimentation DC : 2 écrous M8
Raccordement de l'entrée d'alimentation : Bornes à vis en 4 mm²
Dispose d'une borne de mise à la terre.

Courbe de charge du chargeur SKYLLA-TG :
Le SKYLLA-TG charge en mode adaptif en 3 étapes
BULK - ABSORPTION - FLOAT
courbe de charge d'un chargeur SKYLLA-TG

Autres modèles de chargeur SKYLLA-TG proposés :
( Tension-Courant ; Minimum de capacité batterie recommandée )
Chargeur SKYLLA-TG 24/30 - ( 24V-30A Batterie 100Ah à 200Ah )
Chargeur SKYLLA-TG 24/50 - ( 24V-50A Batterie 200Ah à 400Ah )
Chargeur SKYLLA-TG 24/80 - ( 24V-80A Batterie 300Ah à 600Ah )
Chargeur SKYLLA-TG 24/100 - ( 24V-100A Batterie 500Ah à 1000Ah )
Chargeur SKYLLA-TG 48/25 - ( 48V-25A Batterie 100Ah à 200Ah )
Chargeur SKYLLA-TG 48/50 - ( 48V-50A Batterie 200Ah à 400Ah )

Notice du chargeur SKYLLA-TG VICTRON (format PDF 437Ko)



Chargeur 24V et 48V SKYLLA-TG

CHARGEUR SKYLLA-TG DE VICTRON ENERGY

Chargeur de batterie AGM GEL PLOMB-ACIDE OPZS OPZV
