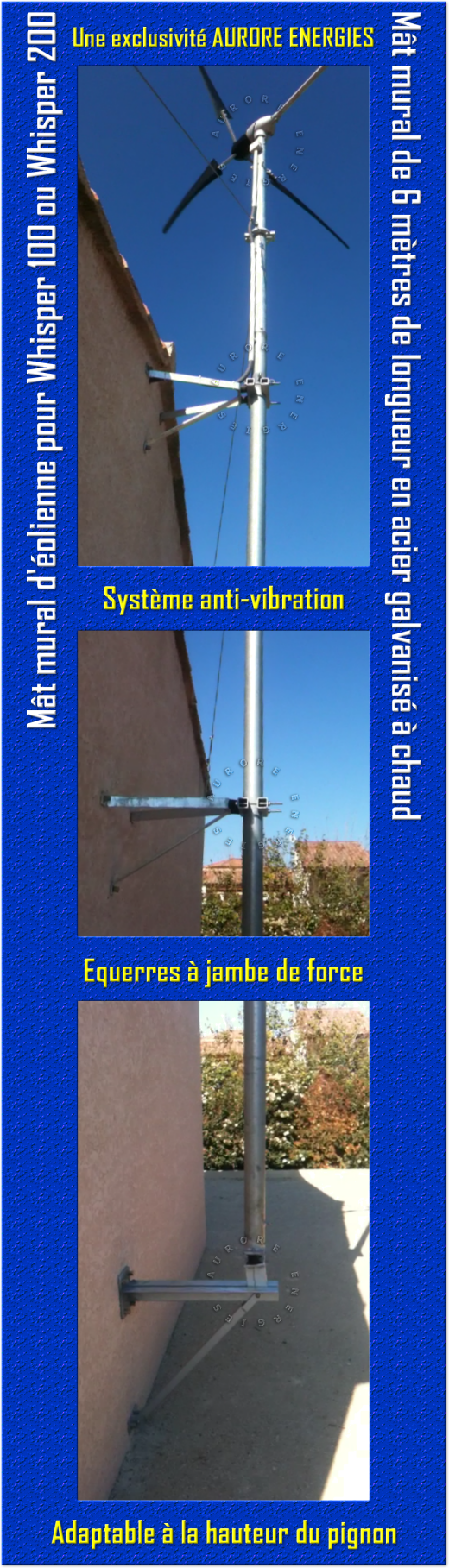

Mât mural de 6 m. avec amortisseur de vibration absorbant les vibrations et les diminuant fortement avant qu'elles parviennent à la structure d'un bâtiment.
pour WHISPER 100 et (*)WHISPER 200
Descriptif :
Mât conçu pour éolienne WHISPER 100 / WHISPER 200
Ce mât mural d'éolienne a été conçu pour venir en fixation contre le mur d'un bâtiment.
Il est équipé de système amortisseur présent en tous points d'attache, permettant l'absorption de la propagation des vibrations.
La longueur totale de ce mât mural d'éolienne est de
6 mètres.
Sa hauteur est réglable permet de l'ajuster à une hauteur de mur de plus de 6 mètres de haut.
Grâce à sa fixation basse (base murale) équipée d'une jambe de force articulée et robuste, elle peut être fixée en hauteur, servant de point de départ du bas du mât !
Ainsi ce mât de toiture peut s'adapter à la hauteur d'un mur, et le bout supérieur du mât peut dépasser la hauteur du mur, d'une distance de 150 cm à 170 cm..
A noter que le dépassement du haut du mât par rapport au point le plus haut du mur, est de 1,70 m. maximum.
Pour la Whisper 200, il faut prévoir l'ajout d'une fixation murale supplémentaire.
La structure du mât est en acier galvanisé à chaud.
Le mât est composé de 2 tronçons sont assemblés par emboitement.
Le mât est maintenu au mur par des équerres chacune équipée d'une jambe de force.
Ce mât est composé d'un petit système à 2 haubans latéraux fixés en partant d'un point le plus élevé au mât sans gêner le passage des pâles de l'éolienne.
Chacun des 2 haubans, est à rattacher au mur (par fixation traversant le mur), chacun en un point opposé à l'autre, mais de façon à pouvoir maintenir le haut du mât maintenu contre le mur, notamment dans le cas de vents contraires, latéraux, tournants, cassants.
Nomenclature des éléments du mât :
2 Tronçons de 3 m. (en acier galvanisé à chaud).
2 Equerres principales (en acier galvanisé à chaud) avec 2 amortisseurs de vibration, et griffe d'attache pour le mât.
(*) prévoir une 3ème équerre pour la Whisper 200 (option en sus)
1 Base à jambe de force articulée (en acier galvanisé à chaud), avec support mât articulé pour fixer la base du mât, équipé de 2 amortisseurs de vibration.
1 Pack de petite boulonnerie pour assemblage
Lot de plaquettes renforcée pour fixation au mur. Pour fixation "en étau" au mur (par des tiges traversant le mur)
Lot de 2 plaquettes pour fixation des haubans.
Bride à haubans réglable en hauteur sur le mât.
Rappel de sécurité :
Comme pour toute petite éolienne, en cas de vent très fort, ou tempête, ou vents dangereux, il est toujours important que l'éolienne soit arrêtée en ces moments là.
