TRISTAR TS-45

Régulateur de charge TRISTAR 45A 12/24/48V

TRISTAR TS-45 : RÉGULATEUR SOLAIRE (MLI) À 3 FONCTIONS

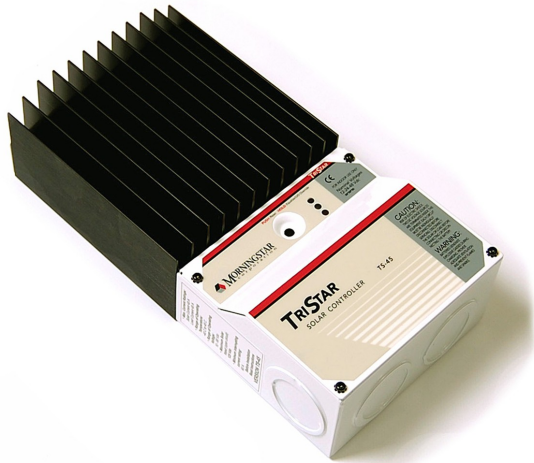

tristar TS-45A-MLI

Régulateur TRISTAR 45A


Le régulateur TriStar TS-45 de MorningStar dispose de 3 fonctions.
D'une grande fiabilité de fonctionnement, le Tristar TS-45 peut fonctionner dans un seul de ces modes à la fois ;
en charge des batteries solaires, avec le mode de régulation de charge,
en charge des batteries solaires, avec le mode de dérivation.

Cependant, on peut utiliser plusieurs régulateurs pour obtenir plusieurs fonctions.

TRISTAR 45A RÉGULATEUR DE CHARGE MLI MORNINGSTAR TS-45 EN 12/24/48V

Le TriStar 45 fait appel à une technologie de production automatisée de pointe permettant d'offrir de nouvelles caractéristiques avantageuses.

Un compteur pour TriStar 45 (en option) très perfectionné peut être ajouté.
Le régulateur TriStar 45 est homologué UL et conçu pour les systèmes solaires domestiques comme en utilisation professionnelle.

Capable de supporter un courant de 45A, en 12V, 24V, ou 48 V

Cette plage de tension, supportant 45A d'intensité, permet de réguler un ensemble générateur de :
  540 W max. en 12V
1080 W max. en 24V
2160 W max. en 48V

Caractéristiques et avantages principaux

tristar ouverture capot

D'une très haute fiabilité.

Le Tristar TS-45 Dispose d'un grand dissipateur thermique permettant une utilisation à plein régime allant jusqu’à 45° C, sans diminuer la valeur nominale.

Plus de puissance.

Caractéristiques nominales allant jusqu’à 45 A à 48 Vcc convenant à un ensemble de panneaux solaires allant jusqu'à une puissance maximale de 3 kW !

Des options de communication.

Possibilité de raccorder le TriStar 45 via une interface RS-232 à un PC (sur un port COM) afin d'effectuer de pouvoir encore plus de réglages personnalisés, faire de l'enregistrement de données, et même réaliser une télésurveillance, ainsi qu'un contrôle à distance du TriStar (télécontrôle) !

Paramétrable.

Equipé d'un micro-switch DIP , le TriStar 45A permet à l’utilisateur de pouvoir faire un choix de 7 préréglages numériques différents et ainsi qu'un réglage personnalisé par RS-232.

Protection électronique.

Protection complète contre :
- L’inversion de polarité,
- Les courts-circuits,
- Les surintensités,
- La surchauffe,
- Les surtensions.

Pose et Connexion.

Montage et pose : Peut se monter sur un tableau de distribution.
Câblage : Le passage des câbles, ou gaine, s'effectue en passant par les obturateurs prévus pouvant être agrandis.
Connexion : Permet une aisance de connexion des fils, grâce aux bornes très accessibles.

Charge batterie optimisée (et options).

Un système de détection de la charge de la batterie ainsi qu'une sonde thermique à distance (en option) permettent d'affiner avec une plus grande précision les réglages de la charge.
Avec la technologie MLI, la charge des batteries s'effectue via un algorithme à modulation d’impulsions à tension constante, permettant d'augmenter la capacité de charge des batteries, tout en favorisant la durée de vie des batteries.

Visualisation des informations.

Trois DEL indiquent l’état de service, les défauts, et les alarmes.
Il possible de rajouter un compteur (en option non fourni) pouvant afficher les informations du régulateur et du circuit du système.
Ce compteur dispose également de fonctions d’autotest automatique et de réarmement.
La connexion de ce compteur s'effectue par liaison RJ-11.

Réarmement par simple pression sur son bouton.

Un bouton-poussoir permet le réarmement manuel, et l’arrêt ou le démarrage de l’égalisation de la charge de la batterie, ou le déconnexion de la charge.

Faible bruit de télécommunication.

Le micro-switch "DIP" permet de mettre en "marche/arrêt" la charge MLI de la batterie.

<--- ooOOOoo --->

EN MODE CONTRÔLEUR DE CHARGE

tristar 45a controleur de charge batterie

- La modulation d’impulsions à tension constante (mode MLI) permet une charge
  de la batterie hautement efficace.
- La charge se produit sur plusieurs niveaux, augmentant ainsi la capacité et la durée de
  vie des batteries,
    . charge par groupe de batteries groupées,
    . régulation de la charge en mode MLI,
    . charge d’entretien,
    . charge d’égalisation,
- Pouvant accepter des panneaux solaires de grande taille, jusqu'à 225A ou plus.

<--- ooOOOoo --->

EN MODE RÉGULATION DE CHARGE

tristar 45a regulateur de charge

- Permet de faire démarrer de grandes charges, y compris les moteurs et les pompes, sans
  endommager le régulateur.
- Permet un courant d’appel allant jusqu’à 225 A.
- Protection contre les courts-circuits électroniques et les surcharges, avec
  reconnexion automatique.
- Déclenchement basse tension avec compensation du courant et temporisation pour
  éviter les débranchements intempestifs.

<--- ooOOOoo --->

EN MODE CONTRÔLEUR DE DÉRIVATION

tristar 45a controleur de derivation

- Peut être utilisé pour l’énergie d’origine solaire, éolienne ou hydroélectrique
- Pour protéger contre la surcharge de la batterie, l’énergie excédentaire est dérivée.
  de la batterie primaire dans une batterie secondaire ou dans une charge résistive c.c.
- La MLI réduit la dérivation de courant en cas de surintensité.

<--- ooOOOoo --->

Caractéristiques électriques du Tristar TS-45 :
- Courant nominal solaire, de charge, ou de dérivation, du TriStar TS-45 : 45 A
- Tension du circuit 12-48 V
- Précision en 12/24 V : ≤ 0,1 % ± 50 mV
- Précision en en 48 V : ≤ 0,1 % ± 100 mV
- Tension minimale de fonctionnement : 9 V
- Tension solaire max. en circuit ouvert : 125 Voc
- Consommation Régulateur : < 20 mA
- Consommation Compteur : 7,5 mA

Caractéristiques thermiques du Tristar TS-45 :
- Température ambiante de fonctionnement :
    . Régulateur : – 40° C à + 45° C
    . Compteur : – 40° C à + 60° C
- Température d’entreposage : – 55° C à + 85° C
- Humidité : 100 % (sans condensation)
- Tropicalisation : Revêtement enrobant sur les deux faces de toutes les cartes de circuits imprimés.

Caractéristiques mécaniques du Tristar TS-45 :
- Dimensions : Hauteur : 26,0 cm
- Largeur : 12,7 cm
- Profondeur : 7,1 cm
- Poids : 1,6 kg
- Section maximale : 35 mm2
- Opercules : 2,5 cm & 3,2 cm
- Enceinte : Type 1, pour utilisation à l’intérieur

Protections électroniques du Tristar TS-45 :
- Protection contre l’inversion de polarité (toute combinaison)
- Protection contre les courts-circuits
- Protection contre les surintensités
- Protection contre la foudre et les surtensions transitoires par suppresseurs de tension
  transitoire de 4500 W.
- Protection contre les hautes températures par réduction automatique du courant ou
  arrêt complet.
- Pendant la nuit, le TriStar 45 empêche la déperdition de la batterie en cas de courant
  inversé.

Options du Tristar TS-45 : (non fourni)
- Compteur TriStar : Affichage 2 x 16, se fixe au régulateur et fournit de l’information sur le circuit et sur le régulateur, enregistrement chronologique des données, diagrammes à barres, choix de 5 langues

tristar affichage entretien

tristar affichage de la progression tension et courant

tristar affichage de la production

- Le compteur de télémesure du TriStar TS-45 comprend 30 m. de câble permettant la liaison du compteur à distance au régulateur.
- Sonde thermique à distance avec 10m. de câble (non fournie), assure la charge stabilisée en température en mesurant la température de la batterie.

Homologations du Tristar TS-45 :
- Conforme aux normes de la C.E.
- Homologué UL (UL 1741)
- cUL (CSA-C22.2 No. 107.1-95)
- Conforme au National Electric
- Code des États-Unis.
- Fabriqué dans un établissement agréé ISO 9001

tristar certificat de conformite CE

GARANTIE : 5 ans par MorningStar

tristar logo morningstar

Documentation technique du Tristar TS-45 :
- Documentation technique en Anglais très complète à télécharger : Format PDF 1,15 Mo
- Documentation technique en Français à télécharger : Format PDF 1,19 Mo



Autre photo du Tristar TS-45 :

tristar 45
