kit solaire 1kw 220v







KIT HYBRIDE SOLAIRE EOLIEN

KIT HYBRIDE 470W / 220V / 1000W (POUR SITE ISOLÉ)

KIT HYBRIDE PV.270W + EOL.200W + CONVERTISSEUR 1KW + 2 BATTERIES 150AH

kit hybride 470w avec 2 panneaux solaires 135w et une éolienne 200w et un regulateur convertisseur 1kw produisant du courant 220v alternatif à 1000 watts de puissance

Pratique et utile pour avoir du 220v en site isolé en saison en zone suffisamment ventée, ce kit hybride peut fournir jusqu'à 470 watts à l'heure en pleine journée avec ensoleillement dans une zone suffisamment ventée, et peut être utilisé :

- En site isolé, maison isolée, dépendance isolée, résidence secondaire isolée,
- Petit local isolé, petit bâtiment isolé tel qu'un cabanon, un abris, un refuge,
- Mobil homme, caravane, chalet, cabanon, refuge,
- Pompage d'eau, équipements électrique divers inférieur à 1000w,
- Dispositif électrique (< à 1KW) nécessitant d'un courant 220v identique au réseau public,
- Tout autre endroit dépourvu d'électricité dans une zone ensoleillée et/ou ventée.

Le kit hybride 470w (KH470C10) est composé de :

2 Panneaux solaires photovoltaïque POLYCRISTALLIN KYOCERA (max. 135W),
   (avec système de fixation sur toit, AU CHOIX : Crochet ou Goujon),
1 Eolienne AIR BREEZE (max. 200 W), (FOURNI SANS LE MÂT)
1 Boitier connecteur "éolienne-batterie",
1 Studer AJ1300S 24V (régulateur de charge / chargeur batterie / convertisseur 1000W),
2 Batteries 12v 150Ah (C20hr) sans entretien,
1 Ensemble de câblage nécessaire à l'installation de l'ensemble du kit hybride,
   Dont :
   * Câblage complet + support de toit pour panneau solaire (au choix),
   * Câble convertisseur - panneau 10 m, câble éolienne boitier 30 m

Branchement et connexion du kit hybride avec le principe "plug & play"
Ce kit hybride peut fournir jusqu'à 1000 W en 220 V en utilisant la charge de la batterie,
et son régulateur de charge solaire intégré est de 25 A.

** Possibilité d'extension : panneau solaire, autre batterie

L'avantage d'un kit hybride éolienne avec panneau photovoltaïque, permet une production d'énergie plus rapide et plus importante, en récupérant l'énergie par 2 systèmes, l'un par le panneau solaire (en journée ensoleillée), l'autre par l'éolienne (de jour comme de nuit) lorsqu'il y a suffisamment de vent.

Détails des éléments du kit hybride 470w

puissance des materiels constituant ce kit hybride 470w convertisseur pur sinus 1kw

1 Convertisseur Studer AJ1300S 24V 1KW Pur Sinus (régulateur/onduleur) :
Cet élément est le système qui transforme l'énergie en la convertissant en 220V 50hz,
Qualité de la fréquence : PUR SINUS (sinus réel : idem que le réseau public),
Cette énergie peut être puisée à partir de la batterie dans laquelle elle est stockée, ou également, à partir de celle des panneaux solaires, avec celle de l'éolienne,

Puissance nominale : 1000 W, 220V / 50 Hz,
Puissance maximale : 2000W en pointe,
Courant maximal de la charge solaire : 25A / 24V,

Le Studer procède à la fois, au régulateur de charge solaire, au chargeur de batterie, et au convertisseur Pur Sinus 220V 50Hz.

Caractéristiques technique et mode d'emploi et figure de câblage :
- Voir la Documentation technique du Studer (format PDF)
- Voir le manuel d'utilisation du Studer (format PDF)

1 Eolienne Air Breeze 200 watts :
Fabrication : Eolienne fabriquée aux USA,
Garantie constructeur : 3 ans,
Puissance nominale : 200 watts à 12,5 m/s,
Diamètre du rotor : 1,17 m,
Tension : 24V,
Régulateur de l’éolienne : Microprocesseur interne avec moniteur de puissance maximale,
Vitesse de démarrage : 2,68 m/s,
Vitesse de survie : 49,2 m/s,
Système de freinage : Régulation électronique de freinage,
Nacelle : Nacelle en alliage d’aluminium de qualité aéronautique,
Génératrice : Alternateur sans balais, à aimant permanant,
Pales : 3 pâles en composite moulé par injection,
Dimensions en mm : 686 x 318 x 229,
Poids : 5,9 kg,
Sans Maintenance particulière : Uniquement 2 pièces en mouvement,
Mât (non fourni) :
Mât de montage (TUBE N°40) à prévoir d'un diamètre extérieur de 48,26 mm,
- Voir la documentation de l'éolienne Air Breeze ( format PDF ),
- Voir le manuel complet de l'éolienne Air Breeze ( format PDF ).

2 Panneaux solaires photovoltaïques de 135 watts en silicium Polycristallin :
2 x Panneau solaire photovoltaïque Kyocera KD135GH-2PU 135 Wp / 12V (Polycristallin),
Tension max. : 17,7 V,
Courant : 7,63A,
Dimensions : 1500 x 668 x 46 mm,
Poids : 12,5 kg,
Puissance totale de l'ensemble solaire : 270w.
- Voir la documentation du panneau solaire KYOCERA KD135GH-2PU ( format PDF ).

2 Batteries 12V 150Ah à décharge lente (C20hr) :
2 x Batterie de 150 Ah en 12V, sans entretien,
Soit une capacité totale de 300 Ah à décharge lente sur 20 heures (C20hr),

Puissance stockable : ( 12 x 150 x 2 ) - ( 25 % de réserve ) = 2700 watts
(capacité de stockage de 2700W pleinement utilisable).

1 Boitier connecteur éolienne-batterie :
Boitier pour connexion éolienne-batterie.

1 Ensemble câbles et accessoires :
Ensemble de câblage complet, pour le montage du kit hybride,
Avec support de toit pour le panneau solaire ; Au choix : Crochet ou Goujon,
+ Câble convertisseur,
+ Câble 10m. pour panneau solaire,
+ Câble éolienne boitier 30 m.

Prix incluant la livraison par transporteur,
( pour la France métropolitaine uniquement )



Utilisation du kit hybride KH470C10 en site isolé :
Ce kit hybride est prévu pour être installé en zone, dépourvue ou trop éloignée, du réseau électrique public, afin de permettre d'alimenter des appareils électriques (de 1000 watts max.) fonctionnant normalement sur le réseau électrique domestique (courant alternatif en 220v 50Hz).

Montage du kit hybride KH470C10 :
1) Rechercher un lieu en zone ventée et ensoleillée, le lieu d'installation doit être :
- éloigné des zones d'ombrage,
- éloigné des obstacles au vent,
- placé dans une zone bien ventée,
- placé dans une zone bien ensoleillée,
- situé sur la terre ferme, en zone non inondable, à l'abris de la pluie / intempérie,

2) Placer chaque panneau solaire : direction PLEIN SUD (ou le mieux ensoleillé possible),
3) Fixer chaque panneau solaire sur un support en l'orientant d'un degré d'angle optimal,
4) Monter l'éolienne sur son kit de mât d'éolienne (non fourni),
5) Procéder au câblage de l'ensemble du kit hybride (voir synoptique ci-dessous),
6) Vérifier l'ensemble de l'installation du kit hybride,
7) Procéder à la mise en service du kit hybride.

plan de câblage du kit hybride éolienne avec 2 panneaux solaires photovoltaïque de 135 watts chacun et avec une éolienne air breeze de 200 watts et 2 batteries et un studer regulateur chargeur onduleur convertisseur pur sinus de 1000 watts ou 1kw

Fixation du panneau solaire sur un toit : 2 options de fixation sur toit.

Merci de préciser à la commande, le support de toit choisi

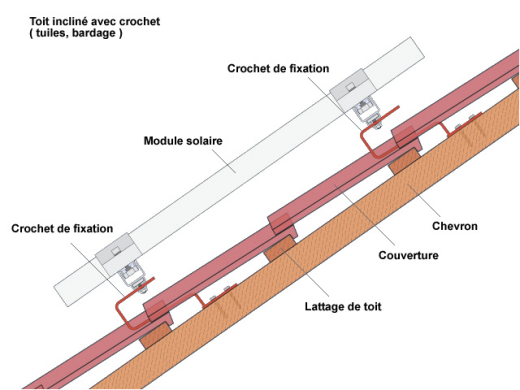

1) OPTION CROCHET (tuile, bardage) :
Pour fixer le panneau solaire au dessus des tuiles, ou sur un support ondulé, etc.




2) OPTION GOUJON (tôle ondulée, fibro-ciment, bitume) :
Pour installer le panneau solaire sur un support plat.


< Précédent | Suivant >


Prix

4295,00

 € TTC

PORT INCLUS



Pour la France métropolitaine

Ref.

KH470C10



kit hybride 1kw en 220v
