Voir la documentation de la batterie DEEP CYCLE 12V75Ah (format PDF 635Ko)

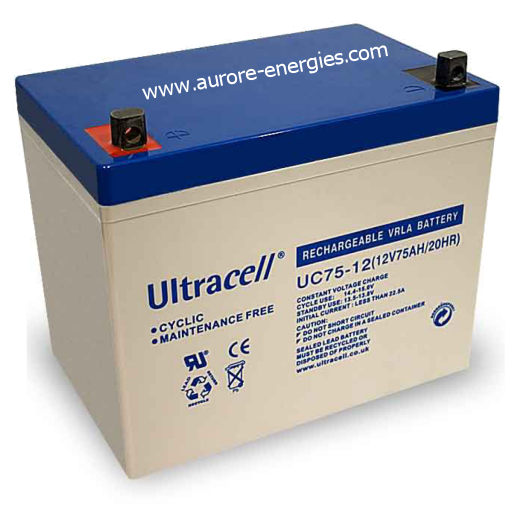

Marque Anglaise : ULTRACELL (U.K.)
Modèle UC 75-12
Tension : 12 volts
Capacité : 75 Ah / 20HR
Type : DEEP CYCLE (supporte la décharge profonde pendant plusieurs cycles)
Plage de température idéale d'utilisation : 20°C à 25°C
Résistance interne à pleine charge (à 25°C) : 0,0055 Ohm
Poids : 23 kg
Dimensions : 260 mm x 169 mm x 210 mm ou 235 mm au haut des bornes
Entretien : Sans entretien
Système VRLA : OUI >> Batterie disposant d'une valve régulée
Non-Spillable construction design : Son design de construction n'a pas été conçu afin que la batterie soit utilisable dans sa position inversée (tête en bas).
Certifié :
Durée de vie : 8 ans en floating.
Ne pas utiliser de chargeur de batteries de voiture pour recharger ce type de batterie 12V, cela pourrait la détruire.
La charge ou la recharge de ce type de BATTERIE DEEP CYCLE 12V doit être régulée et précise selon la plage de tension de charge indiquée (voir plus bas : Tension de charge).
Le floating consiste à maintenir la batterie en charge, avec une tension de charge quasi équivalente à celle de sa tension au repos.
Comment connaître la tension au repos d'une batterie ?
Pour ce faire, il convient de laisser la batterie au repos pendant au moins 8 heures, période durant laquelle la batterie ne reçoit aucune charge et n'envoi aucune décharge.
A la fin de cette période de repos, (en laissant la batterie toujours dans cet état de repos) à l'aide d'un voltmètre, on relève la tension à ses bornes, et la valeur indiquée correspond normalement à la valeur de sa tension de repos.
Le floating ou la charge flottante est employée pour maintenir une batterie en charge, évitant ainsi les décharges, et diminuant considérablement les risques de sulfatation, du fait qu'elle est continuellement alimentée par une tension qui lui est, ni excessive, ni insuffisante, soit une "tension de charge flottante" ou appelée aussi "floating".
Décharge en % |
|
Cycles utilisables |
| 20 % |
|
1600 cycles |
| 30 % |
|
1300 cycles |
| 50 % |
|
800 cycles |
| 80 % |
|
500 cycles |
| 100 % |
|
300 cycles |
Tension de charge (à 25°C) :
En mode Cyclique (en recharge) : ( 20 HR - 10 HR )
La tension de charge (cycle) doit être située entre 14,4 V et 15,0 V
avec un courant d'intensité de 18,7 A maximum.
En mode Floating (charge flottante): ( 5 HR - 1 HR )
La tension de charge doit être située entre 13,6 V et 13,8 V
Ce type de batterie Deep Cycle » ou « à cycle élevé » est plus généralement utilisée dans une application nécessitant d'une batterie pouvant supporter la décharge profonde, permettant aussi de réduire l'importance de l'encombrement d'un parc batterie, dont le taux de réduction peut parfois atteindre les 35% !
Cette batterie à cycle élevé est au plomb et scellée, elle est étanche et ne nécessite pas d'entretien, il n'y a pas d'écoulement d'acide ni d'eau, et sa valve régulée gère automatiquement le très faible dégazage nécessaire (système VRLA).
Une BATTERIE DEEP CYCLE à cyclage élevé, en raison de sa qualité et de ses performances, fera très bien l'affaire en cas d'utilisation en floating, ou en recharge cyclique, dont le taux de décharge profonde peut parfois dépasser les 70%.
Sa longévité est aussi très largement supérieure aux batteries au plomb standard, elle peut varier entre 5 et 10 ans, voir plus encore, suivant ses conditions d'utilisation !
Egalement moins sujette aux risques de sulfatation, son taux d'autodécharge reste aussi relativement faible, environ 3 % par mois de décharge, en cas d'inutilisation prolongée !
Ce type de batterie DEEP CYCLE préfère être placée dans un endroit où la température se situe entre 15°C et 30°C (l'idéal restant entre 20 et 25°C).
Etant une batterie à cyclage élevé, elle a aussi été conçu pour durer, son bac et le haut du couvercle sont en ABS, et l'ensemble est recouvert d'une résine EPOXY.
A la fois compacte et robuste, et pouvant durer dans le temps, une batterie Deep Cycle peut être utilisée dans divers domaines d'application :
- Application photovoltaïque, charge solaire, de petite et moyenne puissance,
- Application éolienne, charge éolienne, de petite et moyenne puissance,
- Application autonome en site isolé, dispositif de sécurité,
- Caravaning, camping-car, mobil home, chalet, cabanon,
- Asservissement de commande électronique,
- Matériel nécessitant d'un courant important,
- Eclairage à LED, divers éclairage à basse consommation,
- Equipement électronique, radio, secours, transmission,
- Convertisseur, onduleur, centrale et système électronique de sécurité,
- Application domestique, portail automatique, pompage,
- Alarmes, téléphonie, panneau solaire, éclairage de secours, vidéosurveillance,
- Bateau, nautisme,
- Etc.
Notez que le stockage d'énergie est à calculer selon vos besoins.
Certaines applications pouvant nécessiter d'un parc batterie.
| Capacité de la batterie DEEP CYCLE 12V 75Ah |
| (à 25°C) |
| 20 HR |
|
3,8 A / 1,75 V |
|
76,0 Ah |
| 10 HR |
|
7,5 A / 1,75 V |
|
75,0 Ah |
| 5 HR |
|
13,0 A / 1,75 V |
|
65,0 Ah |
| 1 HR |
|
47,0 A / 1,75 V |
|
47,0 Ah |
Exemple de capacité de stockage avec une batterie 75 Ah en 12 volts :
1 batterie DEEP CYCLE 12V 75AH à pleine charge = * 900 watts max.
(* Voir : Tableau indiquant les taux des décharges profondes et le nombre de cycle)
Fiche du fabricant de la batterie DEEP CYCLE 12v 75Ah : Doc PDF DC12V75U
|
