XS3200

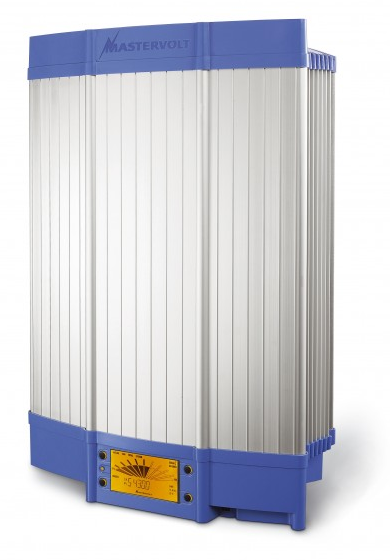

ONDULEUR XS 3200 DE MASTERVOLT

Onduleur solaire MPPT de 3300w max. pour injection réseau

xs3200

XS3200 ONDULEUR SOLAIRE

Onduleur solaire pour injection réseau

LE SUNMASTER XS 3200 DE MASTERVOLT EST À LA NORME DIN VDE 0126

Nouvelle gamme de Mastervolt, fiable, connexion facile, encombrement réduit, disposant d'une garantie de Mastervolt d'une durée de 5 ans.

Le XS3200 est un onduleur solaire pour injection réseau validé à la Norme :
DIN VDE 0126.

Compatible avec tous les type de module de panneaux solaires, à partir du moment où leur montage est cohérent et qu'il permet d'atteindre une tension correspondante à celle de la plage d'entrée du XS3200.

Son rendement est optimal et de forte production grâce à sa technologie HF, et puisqu'il est équipé d'un système de refroidissement, lui rendant possible de délivrer 100% de la puissance jusqu'à 45°C, sachant qu'il démarre rapidement en production.

Au niveau de la connectique, il est conçu pour être relié avec des connecteurs MC de Ø 4 mm, permettant d'éviter de se tromper au moment de la connexion du module solaire à l'onduleur.

Cet onduleur est équipé d'un interrupteur sectionneur CC intégré permettant de pouvoir couper la puissance provenant des panneaux solaires.
Cette possibilité de coupure est notamment importante pour la sécurité de toute personne voulant effectuer des opérations de maintenance ou des contrôles divers.
Classe de protection IP44.

Affichage LCD multilingue, large et bien lisible, apportant une certaine aisance de lecture.
En configuration de base le XS3200 mémorise le quota de production en kWh de chaque 30 derniers jours.

Son poids est seulement de 10 kg, rendant aisée son installation, notamment grâce à son support fourni.

D'une qualité fiable et éprouvée, il dispose d'un logiciel plug & play permettant une solution de monitoring avancée.

XS3200 SUNMASTER ONDULEUR SOLAIRE POUR INJECTION RÉSEAU XS 3200 DE MASTERVOLT

Caractéristiques techniques du XS3200

GÉNÉRALITÉS DU XS3200

Coupure CC :   Oui, dispose d'un interrupteur CC

Température fonctionnement :   -20 à 60 °C, pleine puissance jusqu’à 45 °C
  puis perte de 3% par °C au dessus de 45 °C

Humidité relative :   95% max, le PCB est recouvert
  d’un vernis anti humidité
Niveau de protection :   IP44
Classe sécurité :   classe I
  (Boîtier métal avec connexion terre)
Isolation galvanique :   Oui (transformateur de sécurité)
Dimensions :   h. 545 mm x l. 356 mm x p. 145 mm
Poids :   10 kg
Garantie fabricant :   5 ans


ENTRÉE SOLAIRE (CC) DU XS3200

Plage puissance PV :   2200 Wc à 3300 Wc
Puissance d’entrée nominale :   2650 W CC
Puissance d’entrée maximum :   2780 W CC
Puissance démarrage :   7 W
Gamme tension fonctionnement :   100 Vcc à 600 Vcc
Plage tension MPP :   180 Vcc à 480 Vcc (à puissance nominale)
Tension maximum :   600 Vcc
Nombre d’entrées :   2 (2 connectiques branchées,
  chacune connectée en parallèle)
Intensité nominale :   15 A
Tracker MPP :   1 tracker MPP
Rendement MPP :   99,9% (algorithme Fraunhofer)
Connexion CC :   2 sets de connecteurs
  Multicontact (4 mm)


SORTIE RÉSEAU (CA) DU XS3200

Tension :   230 V CA monophasé
  (plage de 184 à 265 Vac, selon le pays)
Sortie nominale à 45°C :   2500 W
Sortie maximale :   2625 W
Intensité nominale :   13 A
Fréquence :   50 Hz (45 à 65 Hz selon le pays)
Facteur de puissance :   > 0,99 à pleine puissance
Distorsion harmonique (THD) :   < 3% à pleine puissance
Consommation en veille :   < 0,5 W
Rendement européen :   94,3% à 400 V
Rendement maximal :   95,4%
Connexion CA :   Connexions vis 2.5 - 4 mm2
Fusible :   Fusible interne PCB


MONITORING DU XS3200

Interface utilisateur :   LCD intégré
  Affichage avec rétro-éclairage
  4 boutons et voyants de diagnostics
  Toutes les valeurs CA et CC
  (avec diagnostiques)

Communication externe :   2 connexions protégées RS485
  2 connexions MasterBus
  (20 XS max peuvent être connectés à un
  datalogger Data Control Pro)


SÉCURITÉ DU XS3200

Généralités :   Séparation galvanique entre côté CC et CA
  par un transformateur HF

Protection contre l’îlotage :   Tension redondante et
  fenêtre de contrôle de fréquence

  Coupure indépendante par 2 relais bipolaires
  et interrupteur solide selon la norme
  VDE 0126-1-1 : 2006

Protection température :   Coupure en cas de surchauffe interne

Protection côté CC :   Monitoring / résistance / isolation
  Détection surtension
  Protection contre inversion polarité
  Limitation courant
  Crête de tension (varistor)
  Protection surcharge

Protection côté CA :   Limitation courant
  Protection injection CC
  Protection court-circuit (fusible céramique)
  Protection sur/sous-tension
  Protection sur/sous-fréquence
  Anti-îlotage actif

Injection CC :   VDE 0126-1-1
  DK5940
  G83
  KSC8536


NORMES ET DIRECTIVES DU XS3200

Conformité CE :   Oui

Directive EMC :   89/336/EEC

Emission :   EN 55022, classe B
Harmoniques :   EN 61000-3-2

Dips, variations, flicker :   EN 61000-4-11 et 61000-3-3

Immunité :   EN 55024 ; EN 61000-4-2 et 61000-4-3 ;
  EN 61000-4-4, 61000-4-5 et 61000-4-6

Directive LV :   2006/95/EC

Sécurité électrique :   EN 60950-1

Interface réseau nationale :   VDE 0126-1-1
  DK5940
  RD1663-2000
  K SC 8536
  G83-1


DOCUMENTATION DU XS3200

Documentation à télécharger :   XS3200.pdf (Format PDF 2,560 Mo)
  Contient :
  - La notice d'utilisation
  - La certification VDE 0126


OPTIONS DU XS3200

Sur demande (Nous contacter) :   TARIFS EN SUS

Liste des options envisageables de monitoring :


Nous contacter pour toute demande de tarif concernant,
- Data control Pro (modem analogique ou GSM) avec boitier étanche.
- Data control Premium II remote (Modem + Ethernet).
- Sonde de température (T°C).
- PCLINK + Logiciel gratuit en ligne.
- Masterview easy (filaire).
- Sunwatch 25 (sans fil).
- Kit de connexion XL (Protection des onduleurs de la série XL).
- Boitier de distribution StringMaster CS 2-6 SW Basic.
- Boitier de distribution StringMaster CS 2-6 SW Pro.
- Fusible StringMaster X A.



< Précédent | Suivant >


Prix

1635,00

 € TTC



PORT INCLUS



Pour la France métropolitaine


Ref.

ONDXS3200
